說到一體成型電感，大家可能對一體成型電感的結構特性及材質區分等這方面的產品知識不太了解。一般來說，再選擇一體成型電感的時候需要留意以下幾個關鍵因素，如：注意觀察電感器在使用的過程中是否出現發燙的情況，如果出現這種情況主要是因工作電流達不到電路中的實際需要的電流要求或工作環境溫度超出實際環境溫度，所以我們要選擇產品的時候要留意這些參數條件，選擇適當?shù)漠a(chǎn)品。常規使用的一體成型電感根據規格型號的區分，主要有一體成型電感1050、一體成型電感1250、一體成型電感1260等多種系列的產品。一體成型電感1050和一體成型電感1250不僅是在規格型號上有所不同，在性能用途等方面也是有所不同的，所以我們?cè)谔暨x產品時要看清產品的型號等。那么下面小編以一體成型電感1050為例，給大家細細講解吧!

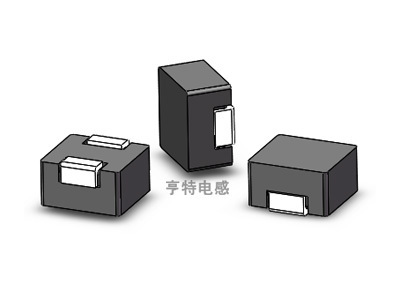

　　(1)　一體成型電感1050系列_產品簡介

　　結構設計：SMD結構設計

　　特點上：低阻抗，無引線端頭，寄生電容小

　　一體成型結構：堅實牢固，產品精準厚度，持久防銹

　　電感材質：由低耗損合金粉末壓鑄工藝制成

　　特性：在高頻和高溫環境下可保持優良的溫升電流及飽和電流的特性

　　工作范圍：工作頻率覆蓋范圍廣(可高達5MHz以上)

　　(2)一體成型電感1050系列_產品封裝尺寸圖：

　　(3)一體成型電感1050系列_產品應用范圍：

　　1)適用于高可靠要求的車用、航空航天、醫用等行業。

　　2)應用于LED路燈設備、通訊設備、筆記本電腦、車載設備、分配電源系統，醫療設備等。

　　3)適用于電源供應器、個人電腦和其它掌上型電子設備中電源線路上直流對直流整流的應用。

　　(4)產品詳細參數：

　　1) 規格型號：1050-R82N

　　溫升電流：22A; 飽和電流：39A;L,Q值測試頻率：100KHz/1V; 電感值：0.82uh;

　　DCR Typ直流電阻：2.5mΩ; DCR Typ直流電阻：3.2mΩ。

　　2) 規格型號：1050-1R0M

　　溫升電流：20A; 飽和電流：35A;L,Q值測試頻率：100KHz/1V; 電感值：1.0uh;

　　DCR Typ直流電阻：2.8mΩ; DCR Typ直流電阻：3.5mΩ。

　　3) 規格型號：1050-1R2M

　　溫升電流：19.5A; 飽和電流：29A; L,Q值測試頻率：100KHz/1V; 電感值：1.2uh;

　　DCR Typ直流電阻：2.8mΩ; DCR Typ直流電阻：3.5mΩ。

　　4) 規格型號：1050-1R5M

　　溫升電流：15.0A; 飽和電流：27.8A;L,Q值測試頻率：100KHz/1V; 電感值：1.5uh;

　　DCR Typ直流電阻：3.9mΩ; DCR Typ直流電阻：4.8mΩ。

　　5) 規格型號：1050-2R2M

　　溫升電流：12.0A; 飽和電流：21.5A;L,Q值測試頻率：100KHz/1V; 電感值：2.2uh;

　　DCR Typ直流電阻：6.5mΩ; DCR Typ直流電阻：8.2mΩ。

　　6) 規格型號：1050-3R3M

　　溫升電流：10.0A; 飽和電流：18.6A;L,Q值測試頻率：100KHz/1V; 電感值：3.3uh;

　　DCR Typ直流電阻：9.2mΩ; DCR Typ直流電阻：10.5mΩ。

　　7) 規格型號：1050-4R7M

　　溫升電流：9.5A; 飽和電流：16.5A;L,Q值測試頻率：100KHz/1V; 電感值：4.7uh;

　　DCR Typ直流電阻：12.4mΩ; DCR Typ直流電阻：15mΩ。

　　8) 規格型號：1050-5R6M

　　溫升電流：8.5A; 飽和電流：15A;L,Q值測試頻率：100KHz/1V; 電感值：5.6uh;

　　DCR Typ直流電阻：18.9mΩ; DCR Typ直流電阻：20mΩ。

　　9) 規格型號：1050-6R8M

　　溫升電流：8.0A; 飽和電流：14A;L,Q值測試頻率：100KHz/1V; 電感值：6.8uh;

　　DCR Typ直流電阻：20.6mΩ; DCR Typ直流電阻：24mΩ。

　　10) 規格型號：1050-8R2M

　　溫升電流：7.0A; 飽和電流：12.5A;L,Q值測試頻率：100KHz/1V; 電感值：8.2uh;

　　DCR Typ直流電阻：27.4mΩ; DCR Typ直流電阻：30mΩ。

　　11) 規格型號：1050-100M

　　溫升電流：6.8A; 飽和電流：11.5A;L,Q值測試頻率：100KHz/1V; 電感值：10uh;

　　DCR Typ直流電阻：30.2mΩ; DCR Typ直流電阻：35mΩ。

　　12) 規格型號：1050-150M

　　溫升電流：5.0A; 飽和電流：9.0A;L,Q值測試頻率：100KHz/1V; 電感值：15uh;

　　DCR Typ直流電阻：48mΩ; DCR Typ直流電阻：52.8mΩ。

　　13) 規格型號：1050-220M

　　溫升電流：4.5A; 飽和電流：8.0A;Q值測試頻率：100KHz/1V; 電感值：22uh;

　　DCR Typ直流電阻：50mΩ; DCR Typ直流電阻：58mΩ。

　　14) 規格型號：1050-330M

　　溫升電流：3.5A; 飽和電流：6.5A;L,Q值測試頻率：100KHz/1V; 電感值：33uh;

　　DCR Typ直流電阻：89mΩ; DCR Typ直流電阻：105mΩ。

　　15) 規格型號：1050-470M

　　溫升電流：3.0A; 飽和電流：5.0A;L,Q值測試頻率：100KHz/1V; 電感值：47uh;

　　DCR Typ直流電阻：110mΩ; DCR Typ直流電阻：130mΩ。

　　16) 規格型號：1050-680M

　　溫升電流：2.0A; 飽和電流：3.0A;L,Q值測試頻率：100KHz/1V; 電感值：68uh;

　　DCR Typ直流電阻：171mΩ; DCR Typ直流電阻：190mΩ。

　　采購一體成型電感1040或其他系列的產品時，需要注意產品的感量值、直流電阻、允許誤差、測試頻率、工作電流等各項參數指標是否符合電路需求的使用。因?yàn)閷?duì)于參數值不同的產品，對其使用的電路設計要求也是有所不同的。另外，一體成型電感1040等系列的產品一般保質期為6個月，不過這也要具體看電感制作工藝和保存環境。一體成型電感1040等系列的產品是由低損耗合金粉末壓鑄，具有低阻抗，無引線端頭，一體成型結構，堅實牢固，產品精準厚度、持久防銹等特點。以上就是關于一體成型電感部分產品的內容介紹，如果大家對產品還有其他方面的知識想要了解，可以通過我們亨特電感在線客服進行咨詢了解。
