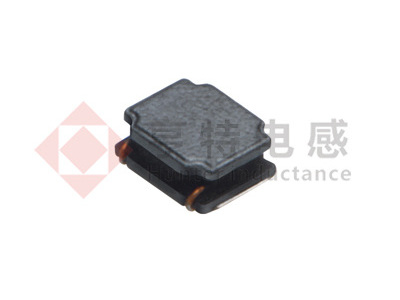

貼片功率屏蔽電感2520系列是目前市場上廣泛使用的電感系列之一，大家知道常見的貼片電感有幾種嗎？除了貼片功率屏蔽電感2520，還有其它系列的產品也是比較常見的，如：貼片功率屏蔽電感3012系列、貼片功率屏蔽電感3015系列、貼片功率屏蔽電感4018系列、貼片功率屏蔽電感4020系列、貼片功率屏蔽電感4030系列、貼片功率屏蔽電感5020系列、貼片功率屏蔽電感5040系列、貼片功率屏蔽電感6020系列、貼片功率屏蔽電感6028系列、貼片功率屏蔽電感6045系列、貼片功率屏蔽電感8040系列等。貼片功率屏蔽電感2520系列產品廣泛應用于LED照明、汽車產品、筆記本電腦，臺式電腦，服務器，顯卡等領域。那么下面小編來給大家簡單介紹一下此系列的產品都有哪些吧!

　　貼片功率屏蔽電感2520系列_封裝尺寸圖：

　　貼片功率屏蔽電感2520_系列參數：

　　(1)型號：NR252012-0.47μH/N;電感值(μH)：0.47±30%;DCR(Max.)直流電阻(Ω)：0.061;

　　Isat(Max.)飽和電流(A):3.82;Irms(Max.)額定電流(A):2.15;

　　(2)型號：NR252012-0.68μH/N;電感值(μH)：0.68±30%;DCR(Max.)直流電阻(Ω)：0.074;

　　Isat(Max.)飽和電流(A):3.28;Irms(Max.)額定電流(A):1.95;

　　(3)型號：NR252012-1.0μH/N;電感值(μH)：1.0±30%;DCR(Max.)直流電阻(Ω)：0.09;

　　Isat(Max.)飽和電流(A):2.59;Irms(Max.)額定電流(A):1.93;

　　(4)型號：NR252012-1.2μH/N;電感值(μH)：1.2±30%;DCR(Max.)直流電阻(Ω)：0.129;

　　Isat(Max.)飽和電流(A):2.38;Irms(Max.)額定電流(A):1.46;

　　(5)型號：NR252012-1.5μH/N;電感值(μH)：1.5±30%;DCR(Max.)直流電阻(Ω)：0.147;

　　Isat(Max.)飽和電流(A):2.24;Irms(Max.)額定電流(A):1.40;

　　(6)型號：NR252012-2.2μH/N;電感值(μH)：2.2±30%;DCR(Max.)直流電阻(Ω)：0.216;

　　Isat(Max.)飽和電流(A):1.85;Irms(Max.)額定電流(A):1.15;

　　(7)型號：NR252012-3.3μH/N;電感值(μH)：3.3±30%;DCR(Max.)直流電阻(Ω)：0.264;

　　Isat(Max.)飽和電流(A):1.61;Irms(Max.)額定電流(A):1.04;

　　(8)型號：NR252012-4.7μH/N;電感值(μH)：4.7±30%;DCR(Max.)直流電阻(Ω)：0.377;

　　Isat(Max.)飽和電流(A):1.12;Irms(Max.)額定電流(A):0.84;

　　(9)型號：NR252012-5.6μH/N;電感值(μH)：5.6±30%;DCR(Max.)直流電阻(Ω)：0.538;

　　Isat(Max.)飽和電流(A):1.11;Irms(Max.)額定電流(A):0.73;

　　(10)型號：NR252012-6.8μH/N;電感值(μH)：6.8±30%;DCR(Max.)直流電阻(Ω)：0.581;

　　Isat(Max.)飽和電流(A):0.98;Irms(Max.)額定電流(A):0.65;

　　(11)型號：NR252012-8.2μH/N;電感值(μH)：8.2±30%;DCR(Max.)直流電阻(Ω)：0.658;

　　Isat(Max.)飽和電流(A):0.98;Irms(Max.)額定電流(A):0.65;

　　(12)型號：NR252012-10μH/N;電感值(μH)：10±30%;DCR(Max.)直流電阻(Ω)：0.69;

　　Isat(Max.)飽和電流(A):0.79;Irms(Max.)額定電流(A):0.62;

　　(13)型號：NR252012-12μH/N;電感值(μH)：12±30%;DCR(Max.)直流電阻(Ω)：1.075;

　　Isat(Max.)飽和電流(A):0.78;Irms(Max.)額定電流(A):0.51;

　　(14)型號：NR252012-15μH/N;電感值(μH)：15±30%;DCR(Max.)直流電阻(Ω)：1.591;

　　Isat(Max.)飽和電流(A):0.68;Irms(Max.)額定電流(A):0.42;

　　(15)型號：NR252012-22μH/N;電感值(μH)：22±30%;DCR(Max.)直流電阻(Ω)：1.976;

　　Isat(Max.)飽和電流(A):0.53;Irms(Max.)額定電流(A):0.38;

　　(16)型號：NR252010-1.0μH/N;電感值(μH)：1.0±30%;DCR(Max.)直流電阻(Ω)：0.108;

　　Isat(Max.)飽和電流(A):1.85;Irms(Max.)額定電流(A):1.65;

　　(17)型號：NR252010-1.5μH/N;電感值(μH)：1.5±30%;DCR(Max.)直流電阻(Ω)：0.182;

　　Isat(Max.)飽和電流(A):1.80;Irms(Max.)額定電流(A):1.30;

　　(18)型號：NR252010-2.2μH/N;電感值(μH)：2.2±30%;DCR(Max.)直流電阻(Ω)：0.209;

　　Isat(Max.)飽和電流(A:)1.20;Irms(Max.)額定電流(A):1.20;

　　(19)型號：NR252010-3.3μH/N;電感值(μH)：3.3±20%;DCR(Max.)直流電阻(Ω)：0.328;

　　Isat(Max.)飽和電流(A):1.05;Irms(Max.)額定電流(A):0.90;

　　(20)型號：NR252010-4.7μH/N;電感值(μH)：4.7±20%;DCR(Max.)直流電阻(Ω)：0.563;

　　Isat(Max.)飽和電流(A):0.95;Irms(Max.)額定電流(A):0.70;

　　(21)型號：NR252010-5.6μH/N;電感值(μH)：5.6±20%;DCR(Max.)直流電阻(Ω)：0.563;

　　Isat(Max.)飽和電流(A):0.80;Irms(Max.)額定電流(A):0.73;

　　(22)型號：NR252010-6.8μH/N;電感值(μH)：6.8±20%;DCR(Max.)直流電阻(Ω)：0.896;

　　Isat(Max.)飽和電流(A):0.78;Irms(Max.)額定電流(A):0.59;

　　(23)型號：NR252010-10μH/N;電感值(μH)：10±20%;DCR(Max.)直流電阻(Ω)：1.092;

　　Isat(Max.)飽和電流(A):0.65;Irms(Max.)額定電流(A):0.50;

　　(24)型號：NR252010-15μH/N;電感值(μH)：15±20%;DCR(Max.)直流電阻(Ω)：1.885;

　　Isat(Max.)飽和電流(A):0.46;Irms(Max.)額定電流(A):0.36;

　　(25)型號：NR252010-22μH/N;電感值(μH)：22±20%;DCR(Max.)直流電阻(Ω)：2.400;

　　Isat(Max.)飽和電流(A):0.45;Irms(Max.)額定電流(A):0.30;

　　以上就是關于貼片功率屏蔽電感2520的相關參數介紹，通常不同感值的貼片功率屏蔽電感2520在性能和用途上也會有所不同，如果大家對貼片功率屏蔽電感2520的參數并不了解，建議帶啊在購買的時候可以咨詢在線客服或者直接電話聯系我們。這樣大家就可以避免因?yàn)槊つ康倪x型而帶來不必要的損失了。
