CD功率電感

首頁 > 產品中心 > CD功率電感

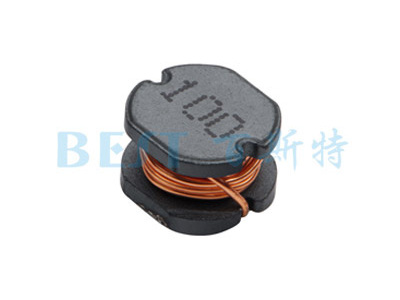

CD75貼片電感

CD75貼片電感為一款表面貼裝小型功率電感，其電感體積小、薄型、高飽和電流、高能量存儲和低電阻等特性;出色的焊接性和耐環境性，可適用于回流焊工藝;符合無鉛環保ROHS產品。CD75貼片電感一般主要應用于電腦顯示板卡、筆記本、dc轉換器、電視機、電子儀器等領域上。

2018-11-27 10:25:14

咨詢服務熱線：

400-735-2288

在線咨詢

產品詳情

CD75貼片功率電感封裝尺寸圖

CD32貼片功率電感封裝尺寸圖

TYPE(規格型號)	A	B	C	D	E	F	G
CD32	3.0±0.3	2.1±0.3	3.5±0.3	1.0	1.6	3.5	0.8
CD43	4.0±0.3	3.2±0.3	4.5±0.3	1.4	1.75	4.5	1.2
CD53	5.2±0.3	3.0±0.3	5.8±0.3	2.1	2.15	5.5	1.7
CD54	5.2±0.3	4.5±0.3	5.8±0.3	2.1	2.15	5.5	1.7
CD75	7.0±0.3	5.0±0.3	7.8±0.3	2.5	3.0	7.5	2.0

CD75貼片功率電感參數

型號	電感值(μH)	DCR (Max)直流電阻(Ω)	IDC (Max)額定電流(A)	?測試頻率(kHz)
CD75-1.0uH/M	1.0	0.012	5.50	100
CD75-1.5uH/M	1.5	0.015	5.30	100
CD75-2.2uH/M	2.2	0.020	5.00	100
CD75-3.3uH/M	3.3	0.028	4.50	100
CD75-4.7uH/M	4.7	0.033	4.00	100
CD75-5.6uH/M	5.6	0.036	3.80	100
CD75-6.8uH/M	6.8	0.040	3.50	100
CD75-8.2uH/M	8.2	0.050	3.00	100
CD75-10uH/M	10	0.060	2.80	100
CD75-15uH/M	15	0.070	2.70	100
CD75-18uH/M	18	0.090	2.30	100
CD75-22uH/M	22	0.100	2.20	100
CD75-27uH/M	27	0.120	2.00	100
CD75-33uH/M	33	0.150	1.50	100
CD75-39uH/M	39	0.170	1.40	100
CD75-47uH/M	47	0.190	1.20	100
CD75-56uH/M	56	0.220	1.10	100
CD75-68uH/M	68	0.270	1.00	100
CD75-82uH/M	82	0.300	0.90	100
CD75-100uH/M	100	0.380	0.80	100
CD75-220uH/M	220	0.750	0.60	100
CD75-330uH/M	330	0.830	0.40	100
CD75-470uH/M	470	1.90	0.30	100
CD75-1.0mH/M	1000	3.50	0.25	100
CD75-1.2mH/M	1200	4.50	0.23	100
CD75-1.5mH/M	1500	5.50	0.20	100
CD75-2.2mH/M	2200	10.00	0.10	100
