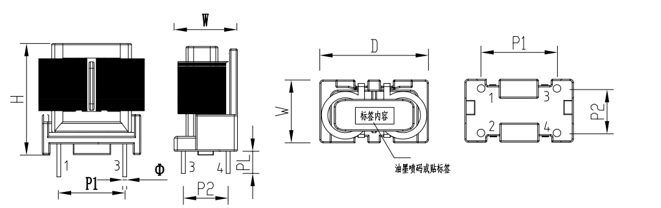

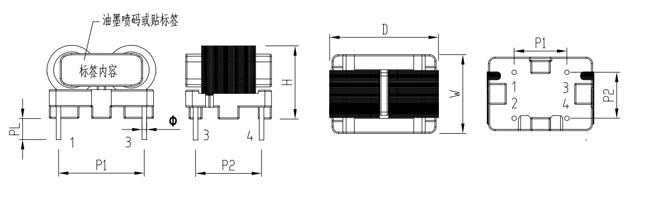

SQ1010扁平線電感封裝尺寸圖
| H | D | W | P1 | P2 | φ | PL |
| 14.0Max. | 14.5Max. | 8.5Max. | 8.0±0.5 | 5.0±0.5 | 0.6±0.2 | 3.5±0.5 |
?
| H | D | W | P1 | P2 | φ | PL |
| 10.0Max. | 14.2Max. | 12.0Max. | 8.0±0.5 | 7.0±0.5 | 0.7±0.2 | 3.5±0.5 |
?
SQ1010扁平線電感系列參數(shù)
| 型號(hào) | 線徑 mm (厚度*寬度) | 共模感量?(mH Min)? ?? | ? 額定電壓MAX? ? | ? 額定電流（A）? ? |
安裝方式 |
排距*腳距（mm） | DCRmΩ MAX |
| SQ10V1225-1.4A-10.0mH | 0.1*0.7 | 10.00 | 264 VAC | 1.4 | 立式 | 8*5 | 177 |
| SQ10H1201-1.4A-10.0mH | 0.1*0.7 | 10.00 | 264 VAC | 1.4 | 臥式 | 8*7 | 177 |
