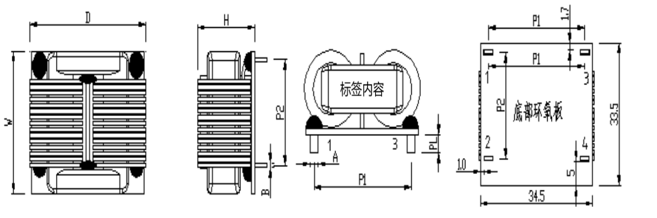

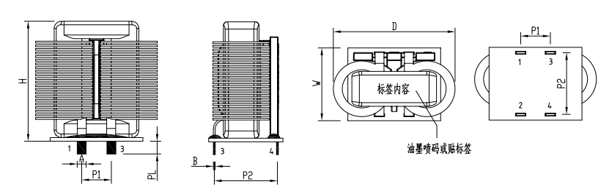

SQ3423扁平線電感封裝尺寸圖
| H | D | W | P1 | P2 | A | B | PL |
| 32.0Max. | 35.0Max. | 21.0Max. | 8.0±0.5 | 17.0±0.5 | 2.6±0.5 | 0.8±0.3 | 3.5±0.5 |
| H | D | W | P1 | P2 | A | B | PL |
| 19.0Max. | 35.0Max. | 34.0Max. | 29.8±0.5 | 24.9±0.5 | 2.6±0.5 | 1.2±0.3 | 3.5±0.5 |
SQ3423扁平線電感系列參數(shù)
| 型號 | 線徑 mm (厚度*寬度) | 共模感量 (mH Min) | 額定電壓MAX | 額定電流（A） |
安裝方式 |
排距*腳距（mm） | DCRmΩ MAX |
| SQ34V0714-8.0A-8.0mH | 0.5*2.4 | 8.00 | 264 VAC | 8 | 立式 | 13*10 | 28 |
| SQ34H0718-20.0A-1.6mH | 1.1*2.5 | 1.6 | 264 VAC | 20 | 臥式 | 9*17*12.9 | 5.5 |
